MessageSujet: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 2:48

J'ai décidé de fabriquer un détecteur de champs magnétiques avec du matos de recup, je brancherais cette sonde sur un multimetre lui-même relayé a un pc ce qui permettra l'enregistrement éventuel de fluctuations EM.
Sources:
http://picchou.free.fr/Page23.htm

1.Extraction d'une cellule à effet hall dans un lecteur de disquette.

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 1rosse10[/img]

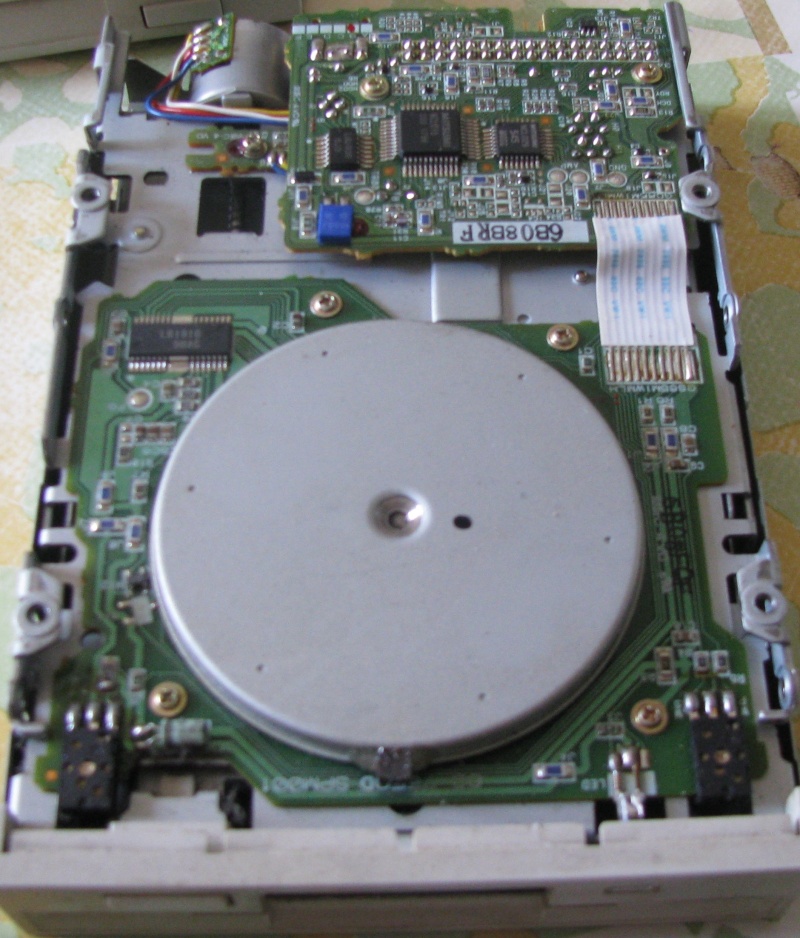

retrait du carter de protection

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 2rosse10[/img]

retrait du disque métallique
Revenir en haut Aller en bas
will

will


Messages : 71
Date d'inscription : 04/12/2009
Age : 47
Localisation : Pommeuse

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 3:14

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 3rosse10[/img][/url]

Retrait de la bobine

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 4rosse10[/img]

extraction des cellules Hall

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 5rosse10[/img]

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 6rosse11[/img]

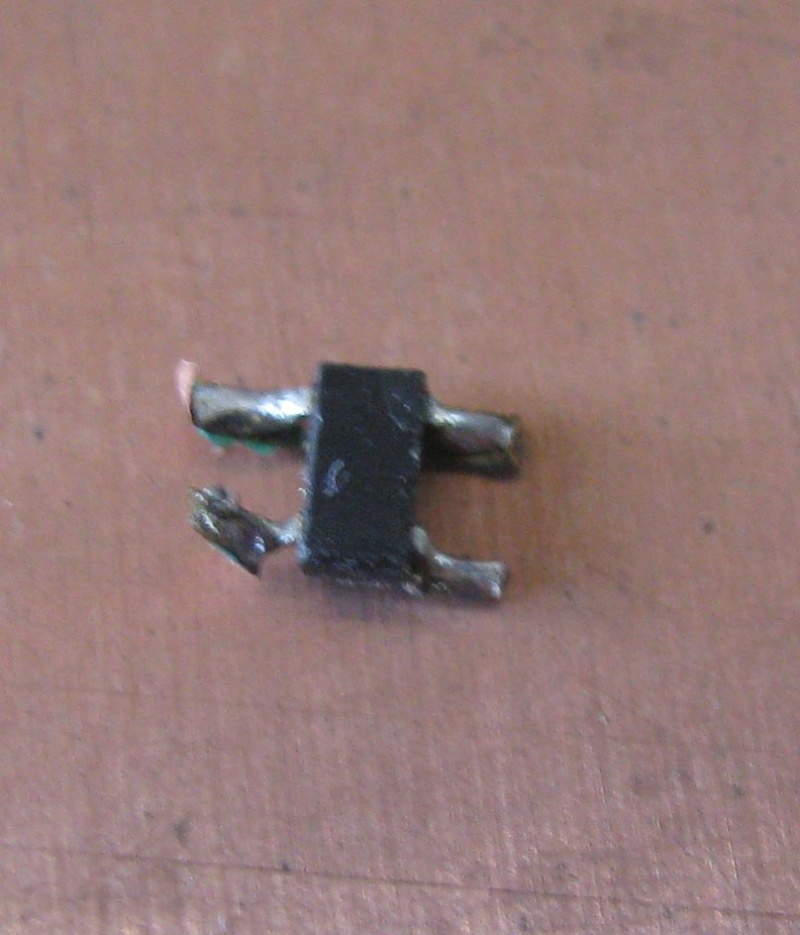

soudure de pattes faire attention à bien marquer les diagonales,( c'est pas jolie, mais c'est des micro-composants donc pac evident de faire de belles soudures...)

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 7rosse10[/img]
Revenir en haut Aller en bas
will

will


Messages : 71
Date d'inscription : 04/12/2009
Age : 47
Localisation : Pommeuse

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 3:39

[img]R.O.S.S. fabrication de la sonde de détéction magnétique 8rosse10[/img]

j'utilise un pistolet à colle chaude pour solidifier les soudure ( à défaut de colle à base de résine).



et voila le travail...
Revenir en haut Aller en bas
will

will


Messages : 71
Date d'inscription : 04/12/2009
Age : 47
Localisation : Pommeuse

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 5:25

Donc je me suis procuré les composant suivant:











régulateur de tension 78L05

un interrupteur

une résistance de 330 ohms 1/4 W

potentiomètre de 4700 ohms 4,7 Ko
et 2 cartes epoxy prototipe


je les ai acheté chez Lextronic, ils ont une boutique en seine et marne, sinon ils font aussi par correspondance: http://www.lextronic.fr/accueil.html


[img]R.O.S.S. fabrication de la sonde de détéction magnétique Rossem10[/img]
voici la plaque proto


[img]R.O.S.S. fabrication de la sonde de détéction magnétique Rossem11[/img][img]R.O.S.S. fabrication de la sonde de détéction magnétique Rossen10[/img]
Découpe de la plaque


[img]R.O.S.S. fabrication de la sonde de détéction magnétique Rossem14[/img][img]R.O.S.S. fabrication de la sonde de détéction magnétique Rossem13[/img]
Assemblage des composants


et voici un test


Revenir en haut Aller en bas
Bidule0hm




Messages : 54
Date d'inscription : 10/01/2010
Age : 30

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 7:41

Atta tu vas à Lextronic ? mais c'est énorme, j'y vais aussi car c'est la seul boutique dans le coin (enfaite maintenant j'irais plutôt à paris vu que j'y vais tout les jours)

On se serait croisé xD mais énorme koi Smile

Le montage est kurde quand même What a Face bon ça marche cela dit Smile
Revenir en haut Aller en bas
will

will


Messages : 71
Date d'inscription : 04/12/2009
Age : 47
Localisation : Pommeuse

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 7:58

Citation :
le montage est kurde quand même What a Face bon ça marche cela dit Smile

C est ca le but, le plus basique et le plus spartiate possible, afin que ce soit réalisable par tout le monde.

Citation :
On se serait croisé xD mais énorme koi Smile

On a plus de chance de se croiser a FONTENAY Very Happy
Revenir en haut Aller en bas
Bidule0hm




Messages : 54
Date d'inscription : 10/01/2010
Age : 30

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 8:37

Ben wé mais simple ne veut pas dire kurde What a Face

Comment ça ? t'habites où ?
Revenir en haut Aller en bas
will

will


Messages : 71
Date d'inscription : 04/12/2009
Age : 47
Localisation : Pommeuse

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 31 Mar - 16:45

Je suis à Pommeuse à 15 km environs de Fontenay, et tu as raison, je n'ai pas saisi la définition du mot "Kurde".
Revenir en haut Aller en bas
Bidule0hm




Messages : 54
Date d'inscription : 10/01/2010
Age : 30

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeJeu 1 Avr - 4:44

Ah ok je connais, trop fort Very Happy

Ben kurde veux dire bourrin/crade/vite fait mal fait ^^
Revenir en haut Aller en bas
will

will


Messages : 71
Date d'inscription : 04/12/2009
Age : 47
Localisation : Pommeuse

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeJeu 1 Avr - 5:57

Citation :

Ben kurde veux dire bourrin/crade/vite fait mal fait ^^

Ben merci, sympa... R.O.S.S. fabrication de la sonde de détéction magnétique Icon_lol le but était de tester le systéme
Revenir en haut Aller en bas
Bidule0hm




Messages : 54
Date d'inscription : 10/01/2010
Age : 30

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeJeu 1 Avr - 6:03

Spa moi ^^ Laughing
Revenir en haut Aller en bas
gatiounnet

gatiounnet


Messages : 728
Date d'inscription : 05/09/2010
Age : 24
Localisation : lorraine

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 28 Déc - 4:57

Je me demandais à quoi peut servir une sonde de détection magnétique . scratch
Revenir en haut Aller en bas
Dedalus
Admin
Dedalus


Messages : 631
Date d'inscription : 08/08/2009
Age : 47
Localisation : Pommeuse, Seine et Marne, France

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 28 Déc - 22:59

A détecter et à mesurer les champs de force EM
Revenir en haut Aller en bas
https://dedalus.superforum.fr
gatiounnet

gatiounnet


Messages : 728
Date d'inscription : 05/09/2010
Age : 24
Localisation : lorraine

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 28 Déc - 23:14

Et si tu en détecte cela signifie quoi Question
Revenir en haut Aller en bas
Dedalus
Admin
Dedalus


Messages : 631
Date d'inscription : 08/08/2009
Age : 47
Localisation : Pommeuse, Seine et Marne, France

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 29 Déc - 0:03

Et bien qu'il a une activité électromagnétique.
Revenir en haut Aller en bas
https://dedalus.superforum.fr
gatiounnet

gatiounnet


Messages : 728
Date d'inscription : 05/09/2010
Age : 24
Localisation : lorraine

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMer 29 Déc - 0:24

C'est donc intéressant ... lol!
Revenir en haut Aller en bas
arckengel




Messages : 3
Date d'inscription : 08/03/2011
Age : 49
Localisation : Seine st Denis

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 8 Mar - 2:45

Bonjour à toutes et tous Cool

Si l'on imagine un instant qu'une source magnétique de forte intensité est éloignée, à combien de distance pourrait on évaluer l'efficacité de cette sonde? Ou plus précisément, est il possible de construire une sonde plus "puissante"?
Revenir en haut Aller en bas
http://www.raceovni.com
Dedalus
Admin
Dedalus


Messages : 631
Date d'inscription : 08/08/2009
Age : 47
Localisation : Pommeuse, Seine et Marne, France

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 8 Mar - 7:30

Très bonne question, le but de cette sonde est de signaler une activité de forte intensité électromagnétique et non pas de la mesurer ou de l'analyser, au même titre que la camera du projet ROSS, qui sert plus à pointer un phénomène pour pouvoir grâce à d’autres stations de trianguler sa position, de calculer sa taille, qu’à permettre de le sonder en détails.
Je pense qu’il est possible de trouver des sondes à effet hall plus performantes, il faudrait tester, mais je pense pas qu’elles soient bien plus performantes à des distances plus importantes.
Revenir en haut Aller en bas
https://dedalus.superforum.fr
arckengel




Messages : 3
Date d'inscription : 08/03/2011
Age : 49
Localisation : Seine st Denis

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 8 Mar - 8:18

mea culpa, me suis mal fait comprendre, je vais donc être plus explicite en rentrant au coeur du sujet.
Si un objet volant non identifié passe aux environs de chez moi, est ce que cette sonde serait capable de le détecter ou faudrait il une sonde "plus grande"??
Il y a longtemps que je pensais à un système dont le résultat serait identique à celui ci, mais l'électronique n'est hélas pas mon fort! scratch
Une autre chose qui pourrait être tout aussi judicieuse serait d'y ajouter un système qui permettrait de faire clignoter une ampoule ou quelque chose du genre, bien plus pratique si un déclenchement venait à avoir lieu, en effet, un simple bip à peine audible ne serait pas perçu les fenêtres fermées (le but étant d'avoir l'appareil dehors), tandis qu'un "flash" en pleine nuit par exemple, attirerait de suite l'intention.
Revenir en haut Aller en bas
http://www.raceovni.com
Dedalus
Admin
Dedalus


Messages : 631
Date d'inscription : 08/08/2009
Age : 47
Localisation : Pommeuse, Seine et Marne, France

R.O.S.S. fabrication de la sonde de détéction magnétique Empty
MessageSujet: Re: R.O.S.S. fabrication de la sonde de détéction magnétique   R.O.S.S. fabrication de la sonde de détéction magnétique I_icon_minitimeMar 8 Mar - 9:15

Citation :
est ce que cette sonde serait capable de le détecter ou faudrait il une sonde "plus grande"??

Trés bonne question, il faudrait pouvoir tester la sonde avec une source equivalemente à celle observé lors des differents cas... Ce qui n'est pas évident.
On parle de plusieurs teslas...( dans ce cas, logiquement,la sonde devrait se déclencher assez vite, même si elle est de petite taille).



Citation :
Une autre chose qui pourrait être tout aussi judicieuse serait d'y ajouter un système qui permettrait de faire clignoter une ampoule ou quelque chose du genre, bien plus pratique si un déclenchement venait à avoir lieu, en effet, un simple bip à peine audible ne serait pas perçu les fenêtres fermées (le but étant d'avoir l'appareil dehors), tandis qu'un "flash" en pleine nuit par exemple, attirerait de suite l'intention.

Oui, c'est tout à fait possible, on peut même déclecher un systeme d'alarme via le serveur et envoyer des allertes par sms ou par mail.
