 Réparer un Cumulus (ballon d'eau chaude)

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Réparer un Cumulus (ballon d'eau chaude)   Mer 30 Juin - 9:15

Voici un petit tuto pour ceux qui en
ont marre de devoir payer des fortunes à certains plombiers
chauffagiste qui préfèrent changer un ballon que de le réparer
(non pas pour des raisons de malhonnêteté , mais souvent le cout de
la main d'œuvre étant supérieur à l'échange du cumulus).




Je trouve dommage le fait de devoir changer une chose
alors que l'on peut aisément la réparer à moindre cout, on passe notre temps à nous parler d'écologie,
on fait des installations à énergie durable, on trie ses ordures, mais
on jette n'importe quoi et tout le monde s'en moque...




Enfin, il y a quelque jours en prenant
ma douche, j'ai eu la mauvaise surprise de m'apercevoir que je
n'avais plus d'eau chaude (coup de bol il fait plus de 30° en ce
moment). Donc me voilà parti pour quelques vérifications:




1- Tableau électrique, j'active la
marche forcé de mon ballon et je n'aperçois aucun changement sur
l'avancée du compteur...




2-Je me rend sous le ballon, je retire
le cache et avec un voltmètre, je vérifie si du courant passe entre
les bornes du thermostat. Le courant est bien là...


[img][/img]


Dernière édition par Dedalus le Dim 28 Nov - 6:31, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mer 30 Juin - 9:27

3-Je décide de vérifier la résistance
avec mon multimètre et bonne nouvelle , elle est fonctionnelle donc
par déduction le problème doit venir du thermostat, je le teste et
je m'aperçois qu'il ne laisse plus passer le courant.

[img][/img]voici les 2 bornes de la résistance



4-Je part chez Mr B. avec les référence de mon ballon pour commander un thermostat, ainsi qu'un nouveau joint de cuve, car je compte bien enlever le calcaire qui a du s'y accumuler, il y de grandes chances qu'il soit responsable de cet incident.

2 jours et 80 euros plus tard me voila avec les pièces de rechange.


Dernière édition par Dedalus le Mer 30 Juin - 10:33, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mer 30 Juin - 9:51

1-Je coupe l'électricité.

2-Je coupe l'eau au compteur de la maison.

3-le débranche le thermostat
[img][/img]
(le bidule rond, bleu, au centre c'est le thermostat)

4-J'ouvre le robinet du groupe de sécurité.
[img][/img]
( groupe de secu avec la partie rouge, le robinet d'évacuation)

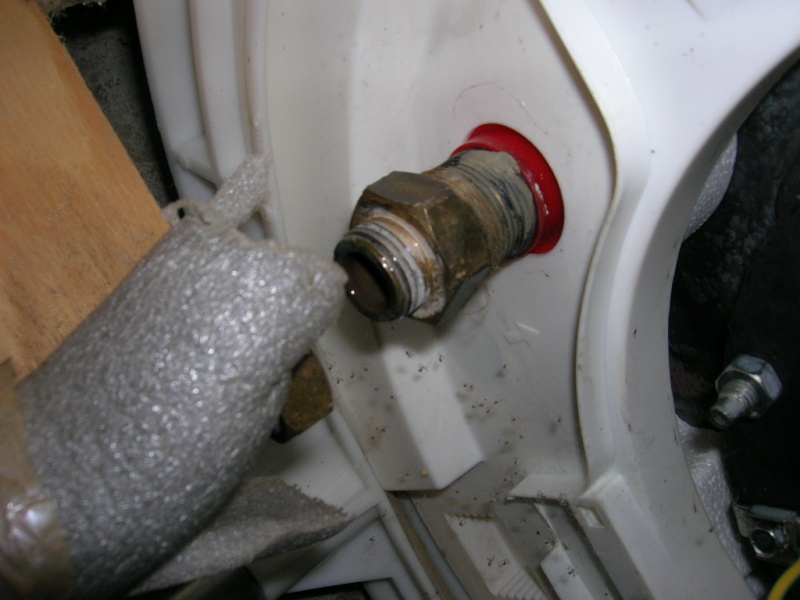

5-J'active la vidange en dévissant le tuyau de sortie du ballon
[img][/img]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mer 30 Juin - 10:22

1 heure plus tard, la bête est vide...

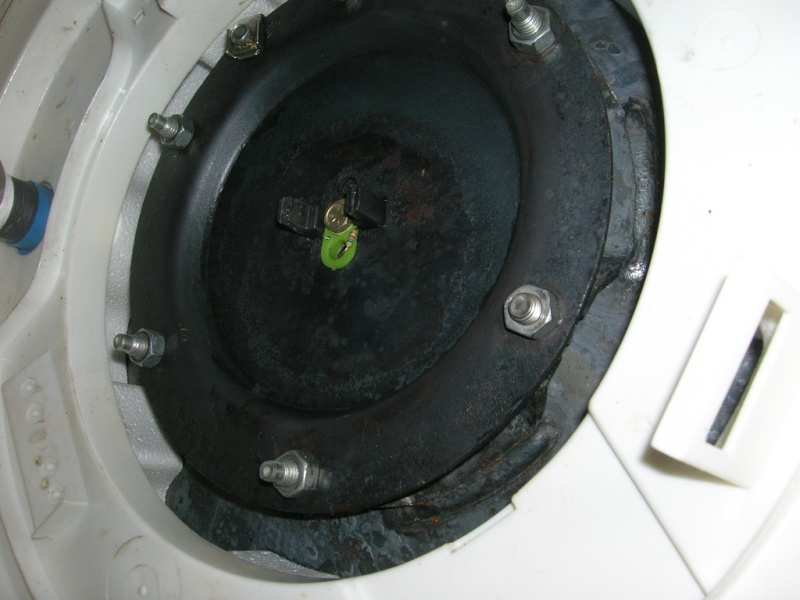

1-démontage de la platine (attention de pas perdre les boulons ni les vis et oui ça arrive)
[img][/img]

2-nettoyage du ballon, attention de ne pas envoyer du calcaire dans le tube de sortie du groupe de sécurité, ça risquerai de le bloquer.
[img][/img]
(On dirait pas mais le seau est assez grand et il y a au moins 20 cm de calcaire)

3-Nettoyage de la platine avec une brosse laiton et du vinaigre blanc.
[img][/img]
AVANT
[img][/img]
APRES

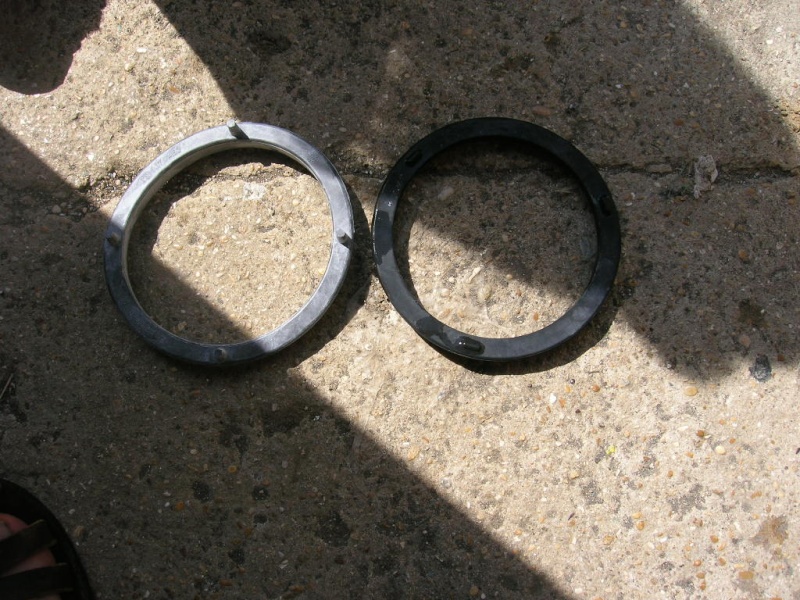

4-Pose du nouveau joint de cuve
[img][/img]
Le neuf à gauche, je garderais l'ancien au cas ou, il me semble encore opérationnel.

5-remontage de la platine, je visse en triangle afin d'exercer une pression homogène sur le joint (une vis sur 2 puis je serre les autres).
[img][/img]
6-Je ferme le robinet du groupe de sécurité et je raccorde le tuyau de sortie du ballon en prenant garde d'y changer le joint.

7-Installation du nouveau thermostat et raccordement au courant.
[img][/img]
(Pensez à régler tout de suite la température de chauffe de votre cumulus, c'est la molette Bleu.)

8-Remplir le ballon d'eau, ne pas hésiter à ouvrir les robinets d'eau chaude de la maison (pas trop quand même attention aux éclaboussures lors de l'arrivée de l'eau) afin de chasser l'air accumuler dans le cumulus.

9-Après que le ballon soit rempli, le remettre sous tension.

Le tour est joué
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
gatiounnet

avatar

Messages : 728
Date d'inscription : 05/09/2010
Age : 19
Localisation : lorraine

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mar 21 Sep - 6:27

Respect !
On dirait un plombier professionel et en plus sa ta presque rien couté .
Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
will

avatar

Messages : 71
Date d'inscription : 04/12/2009
Age : 43
Localisation : Pommeuse

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mar 21 Sep - 7:18

Merci Very Happy

Will (dedalus)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gatiounnet

avatar

Messages : 728
Date d'inscription : 05/09/2010
Age : 19
Localisation : lorraine

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mer 22 Sep - 1:07

De rien .
C'est tout naturel .
Surprised
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: multimetre   Lun 20 Déc - 7:36

Bonsoir .
bon moi j'ai un problème pour mesurer la résistance du thermostat !
je positionne mon multimètre sur 200k (hom) et il m'indique environ 50 !

Sa correspond à quoi ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Lun 20 Déc - 9:31

Désolé, question bête...C'est l'état de votre résistance ou celui de votre thermostat que vous voulez mesurer?

Pour la résistance, c'est simple vous mettez votre multimètre en mode ohm alarme et si ca sonne, c'est que le jus passe  Very Happy donc pas de rupture de la résistance, ce qui doit être le cas si vous avez une lecture de 50.

Pour le thermostat, vous prenez un thermomètre de cuisine (qui vas au moins jusqu'a 90°) une casserole d'eau , vous y trempé la tige métallique (sonde) de votre thermostat, vous y placez votre multimètre vous faites chauffer l'eau au fur et a mesure et vous regardez si votre appareil se déclenche, à la température que vous désirez.


Dernière édition par Dedalus le Mer 22 Jan - 23:09, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: suite   Mar 21 Déc - 8:48

Merci d'avoir répondu si rapidement

"vous y trempé la tige métallique (sonde) de votre thermostat" je doit donc démonter le thermostat pour effectuer cela ! je doit vider l'eau avant ?

Pour vous donner plus d'indication : Ballon ATLANTIC 200L ; chauffe uniquement pour une douche et une petite vaisselle à la main , après plus d'eau chaude !
Avant on pouvait prendre 3 douches sans problèmes !

(ps: mon système ressemble comme deux goute d'eau a celui sur les photo )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mar 21 Déc - 10:38

Citation :
je doit donc démonter le thermostat pour effectuer cela ! je doit vider l'eau avant ?

Oui, le thermostat se retire très facilement, il suffit de le tirer et normalement il vient, il est emboité dans la platine du ballon. Attention de ne pas tordre "la tige".

Citation :
je doit vider l'eau avant ?

Non pas du tout, par contre coupez l'alimentation et retirez les fils

Citation :
Pour vous donner plus d'indication : Ballon ATLANTIC 200L ; chauffe
uniquement pour une douche et une petite vaisselle à la main , après
plus d'eau chaude !
Avant on pouvait prendre 3 douches sans problèmes !

Je ne connais pas la dureté de votre eau, mais ça m'ait arrivée, depuis je vidange mon ballon tout les 2 ans pour y retirer le calcaire, nettoyage de la résistance (voir plus haut) et surtout recommander un joint pour la platine (risque de mauvaise surprise si vous ne le changé pas) du coup plus de problème...
Atlantic est une très bonne marque si vous l'entretenez, votre cumulus durera très longtemps.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: suite   Mer 22 Déc - 21:45

Bon , je n'arrive pas à retirer ce fameux thermostat !!! Mad

une question ? a quoi sert la petite barre bleu avec la possibilités de le régler sur 4 position (1,2,3,4) ? la puissance de chauffe je suppose , je suis sur "4"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mer 22 Déc - 21:48

lanfeust a écrit:
Bon , je n'arrive pas à retirer ce fameux thermostat !!! Mad


je rectifie je me suis acharner dessus et il est sortie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Mer 22 Déc - 21:58

Dedalus a écrit:
vous y placez votre multimètre vous faites chauffer l'eau .

Sue quel position exactement ? DSL je ne suis pas au TOP avec le multimètre , honte à moi .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: 90 dg   Mer 22 Déc - 22:21

j'ai fait deux magasin pour trouver un thermomètre qui monte a 90 ° en vin Sad je vais aller en ville d'ici ce soir pour en trouver un, je pensais en avoir mais limité a 50 °
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: VERDICT   Ven 24 Déc - 2:22

VERDICT



Apres avoir suivie vaux explications à la lettre avec le thermométre 90° voici les résultats du multimètre ----->


position sur 20V alternatif

10°= 0.40

20°= 0.52

30°= 1.50

40°= 0.43

50°= 0.43

60°= 0.58

70°= 0.99

80°= 0.97

90°= 0.96


On constate une irrégularité ,surtout pour 30° , je suppose donc que mon thermostat et a changer ! ? Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Ven 24 Déc - 23:07

Bonjour,

Désolé pour la réponse tardive ( réveillon oblige lol! ).

Avez vous bien mis votre multimètre en mode ohm alarme et placé les cosses sur les bornes de connections qui se branchent sur la résistance ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Dim 26 Déc - 0:06

Plus la molette du thermostat est réglé vers le bas, plus le courant s'arrête de passer à température basse, plus elle est réglé vers le haut plus la température doit être élevée pour couper l'alimentation.
Souvent le thermostat se déclenche trop vite à cause du calcaire autour de la résistance, donc si la résistance et le thermostat sont bons, il va falloir ouvrir pour nettoyer.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
lanfeust



Messages : 8
Date d'inscription : 20/12/2010

MessageSujet: suite    Dim 26 Déc - 8:18


Alors le Noel fut bon ?
Beaucoup de neige mais super non ?


Dedalus a écrit:
Bonjour,

Avez vous bien mis votre multimètre en mode ohm alarme et placé les cosses sur les bornes de connections qui se branchent sur la résistance ?


NON , j'ai tester en position 20V ~ ... et les cosses était placé sur les bornes du thermostat !!!


affraid
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Dim 26 Déc - 9:49

Citation :
Alors le Noel fut bon ?
Beaucoup de neige mais super non ?

Oui merci et vous? Je n'ai pas eu de neige je me suis expatrié en Vendée Very Happy


Citation :
NON , j'ai tester en position 20V ~ ... et les cosses était placé sur les bornes du thermostat !!!

Vous avez une photo de votre thermostat des 2 côtés que je puisse voir ou vous avez pris les mesures ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
gatiounnet

avatar

Messages : 728
Date d'inscription : 05/09/2010
Age : 19
Localisation : lorraine

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Dim 16 Jan - 2:09

As tu réussi a résoudre ton problème de thermostat LANFEUST Question
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rippeur



Messages : 2
Date d'inscription : 06/09/2013

MessageSujet: plus d'eau chaude   Ven 6 Sep - 23:01

bonjour a tous.

petit nouveau sur ce forum j'ai regarde vos poste et malheureusement cela ne répond pas a mon problème en espérant que quelqu'un pourra éclairer mes lanternes

j'ai donc un ballon qui du jour au lendemain ne me fournit plus d'eau chaude j'ai fais comme certains l'ont préciser des test avec en multimètre mais n’étant pas experts!!! j'ai mis mes deux fils sur ma résistance je pense il sonne donc cela devrait fonctionne mais en ouvrant le cache j'ai eu la surprise d'avoir de la poudre noir au fond et je pense la fameuse tige (sonde) qui était au fond de mon cache

ma question hors mis tout démonté que puis-je faire de plus car le démontage s’avère très difficile du fait qu'il est pratiquement au ras du sol

merci d'avance pour vos réponses

rippeur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Sam 7 Sep - 6:52

Bonjour,

Testez le thermostat, c'est souvent lui qui flanche.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
rippeur



Messages : 2
Date d'inscription : 06/09/2013

MessageSujet: reparé   Sam 7 Sep - 22:22

bonjour dedalus

merci du renseignement mais j'ai réparé finalement hier en fait s'etait bien le thermostat qui s’était mis en securité mais je ne trouvais pas de bouton de réamorçage en fait c'est un petit bouton bien cache qu'il faut enfoncé avec un tournevis fin, j'ai réussie car avec mon testeur j'avais un bip au niveau de la résistance mais je n'avais aucune valeur sur le thermostats après avoir appuyer sur ce fameux petit bouton j'ai eu ma valeur de 230v et c'est reparti
dans tous les cas merci et bien-sur

je garde ce petit forum sous le coude qui est sympas !!!

cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dedalus
Admin
avatar

Messages : 628
Date d'inscription : 08/08/2009
Age : 43
Localisation : Pommeuse, Seine et Marne, France

MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)   Dim 8 Sep - 10:41

Rippeur, faites attention quand même, la résistance est peut être prise dans du calcaire, normalement le thermostat ne se met pas en sécurité de façon anodine...
Il vaut mieux vérifier cela au risque de tomber en panne quand la météo sera moins clémente.
Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dedalus.superforum.fr
Contenu sponsorisé




MessageSujet: Re: Réparer un Cumulus (ballon d'eau chaude)

Revenir en haut Aller en bas

Réparer un Cumulus (ballon d'eau chaude)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Interrupteur de coupure pour cumulus?
» Remplacement corps de chauffe
» panneau solaire
» J'ai fait une bêtise...
» eau chaude et débit

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
DEDALUS :: RESTAURATIONS :: Réparation-
Sauter vers:
